FOUNDA MATE  Version 2.1.340 Foundation Slab Detailing Software »» Compatible with SAFE 21, 20, 16, 14, 12, 8 »» + ECONOMY OPTIMIZATION Function   FOUNDA MATE is a professional software for design and generate reinforcement details drawings of Foundations and Concrete Slabs in a developed and very simple independent graphical interface in according to analysis and design results of SAFE software.
		فهرست مطالب  مقدمه ای بر نرم افزار FOUNDA MATE  قابلیتهای ویژه نرم افزار FOUNDA MATE   دانلود نمونه نقشه های نرم افزار   آشنایی با نحوه کار نرم افزار FOUNDA MATE   تصاویری از قسمتهای مختلف نرم افزار FOUNDA MATE   دانلود نرم افزار FOUNDA MATE    قیمت و نحوه خرید نرم افزار   فرم ثبت نام دریافت نرم افزار   اخبار و تازه های نرم افزار   مشاهده نظرات کاربران

     مهندسان محاسب همواره در طراحی جزئیات و ترسیم نقشه های اجرایی با مشکلات زیادی مواجه میگردند چرا که فرآیندی بسیار زمانگیر و خسته کننده میباشد که احتمال بروز خطاهای انسانی نیز بعلت تعدد خروجیها و حالتهای ممکنه، بسیار بالاست. از اینرو پس از ارایه نرم افزار ETABS MATE که بصورت بسیار موفق مورد استقبال مهندسین طراح قرار گرفت، ایده طراحی و ساخت نرم افزاری که در بالاترین سطح تعامل با کاربر بتواند جزئیات آرماتوربندی دال فونداسیون را بصورت خودکار و با بیشترین دقت محاسبه نماید، شکل گرفت. در نهایت این ایده و نیز تجربیات سالهای متمادی در زمینه‌های  طراحی سازه‌های مختلف و تولید نرم افزارهای تخصصی صنعت ساختمان و بخصوص نرم افزار ایتبس میت، منجر به طراحی نرم افزاری کاملا مستقل، حرفه‌ای، هوشمند و قدرتمند با محیط گرافیکی بسیار منعطف، کاربردی و کاربرپسند بمنظور طراحی جزئیات آرماتوربندی، متره و ترسیم نقشه‌های اجرایی دال فونداسیون گردید که نتیجه آن پیش روی شما قرار گرفته است.
   نرم‌افزار FOUNDA MATE بصورت کاملا حرفه‌ای و مستقل و بدون هیچ محدودیتی در تعداد و نام المانها، نوع سازه و مساحت پروژه با دقت و سرعتی بسیار بالا فرآیند محاسبه جزییات، تولید لیستوفرها و ترسیم نقشه‌های اجرایی را در کسری از ثانیه به انجام میرساند و علاوه بر نمایش جزییات محاسبه شده در محیط گرافیکی و قابل ویرایش خود، نقشه‌های اجرایی بسیار با کیفیتی را بصورت یک فایل با فرمت ترسیمات معمول نرم‌افزار AutoCAD ارائه مینماید.
     از ویژگیهای بارز نرم افزار که در حقیقت وجه تمایز آن نیز میباشد، عدم وابستگی به امکانات گرافیکی و ترسیمی نرم افزارهای دیگر میباشد، بدین معنا که محیط گرافیکی نرم افزار، روالهای محاسباتی و موتورهای ترسیمی آن کاملا بدست متخصصان باتجربه گروه مهندسین فراسا طراحی و تولید شده اند. به همین دلیل نرم افزار از یک سو، محیط گرافیکی کاملا مستقل و کاربر پسندی منطبق بر نیازهای کاری کاربرانش را مهیا مینماید و ازسوی دیگر بعلت همین موتورهای ترسیمی منحصر بفرد با ارتباطات درونی، از سرعت فوق العاده بالایی در انجام محاسبات و ترسیم نقشه های اجرایی برخوردار میباشد.
    سیاست کلی در طراحی نرم افزار FOUNDA MATE سادگی، راحتی کاربر و سرعت انجام محاسبات مربوط به طراحی جزئیات میلگرد گذاری سازه میباشد. به این منظور محیط گرافیکی نرم افزار بگونه ای طراحی شده است که مهندسین طراح براحتی بتوانند با ابزارها و محیط گرافیکی نرم افزار ارتباط برقرار نمایند. از این رو کار با نرم افزار بسیار آسان خواهد بود و استفاده‌کنندگان از نرم افزار در مدت زمان کوتاهی به تبحر لازم دست خواهند یافت و خواهند توانست طراحی جزئیات آرماتوربندی، متره و ترسیم نقشه های اجرایی  را با کمترین خطا و بسرعت، تنها در چند دقیقه به اتمام برسانند و ساعتها و روزهای زیادی را ذخیره نمایند.

ترسیمات پلان اندازه گذاری فونداسیون	ترسیمات پلان میلگردهای تقویت فونداسیون	ترسیمات پلان میلگردهای سراسری فونداسیون

 برخی از خروجیهای برنامه عبارتند از نقشه‌های سازه شامل پلان اندازه گذاری و موقعیت مقاطع عرضی فونداسیون، پلان آرماتورهای تقویتی شبکه بالا و پایین فونداسیون، پلان آرماتورهای طولی و عرضی شبکه اصلی بالا و پایین فونداسیون، مقاطع عرضی فونداسیون و جداول لیستوفر میلگردهای فونداسیون.
نرم افزار FOUNDA MATE موفق به اخذ گواهی تاییده فنی از شورای عالی انفورماتیک کشور با شماره شناسایی 204933 گردیده است و طی گواهی ثبت از مرکز توسعه فناوری اطلاعات و رسانه های دیجیتال وزارت فرهنگ و ارشاد اسلامی با شماره 10/1000 و شماره شناسنامه 032638-04338-8 تحت پوشش قانون "حمایت از حقوق پدیدآورندگان نرم افزارهای رایانه ای" میباشد.

Back to Top Menu

---

  سرعت بسیار بالا در طراحی جزییات و ترسیم نقشه های اجرایی.  (زمان ترسیم نقشه برای یک سازه با متراژ متوسط کمتر از یک ثانیه میباشد.)
 ایمپورت نمودن بسیار سریع اطلاعات مدل و نتایج طراحی سازه‌های بزرگ در کسری از ثانیه.
 مستقل بودن نرم افزار و عدم  وابستگی آن به نرم‌افزارهای دیگر از قبیل AutoCAD و یا Tekla.
 سازگاری نرم افزار با تمامی نسخه های نرم افزار SAFE ازجمله SAFE 20 ،SAFE 16 ،SAFE 14 ،SAFE 12 ،SAFE 8 و SAFE 21.
 محیط گرافیکی پیشرفته، راحت و بسیار کاربر پسند بمنظور مشاهده و یا ویرایش جزییات در لایه های متنوع.
 قابلیت ویرایش و سازگاری نقشه های ترسیم شده با تمامی نسخه های نرم افزار AutoCAD.
 انتقال بسیار راحت و سریع مدل سازه از SAFE به نرم افزار FOUNDA MATE.
 دارا بودن الگوریتمهای هوشمند طراحی  اقتصادی جزییات میلگردهای تقویتی براساس شکل دیاگرام فولاد نوارهای طراحی.
 کاهش 20 درصدی در مصرف فولاد با استفاده از الگوریتم هوشمند طراحی اقتصادی نرم افزار نسبت به طراحی دستی.
 قابلیت ارائه جزییات اجرایی برای نوارهای طراحی مورب تعریف شده در نسخه 12 به بالای نرم افزار SAFE.
 قابلیت ارائه جزییات اجرایی برای نوارهای طراحی شکسته یا نوارهای چند وجهی تعریف شده در نسخه 12 به بالای نرم افزار SAFE.
 دارا بودن لایه درفتینگ بمنظور ایجاد تصحیحات لازم در جزییات میلگردهای تقویتی، قبل ازاکسپورت کردن نقشه ها به نرم افزار اتوکد.
 امکان تولید جداول لیستوفر بسیار دقیق در کنار نقشه های اجرایی و همچنین جدول خلاصه وزن  میلگردها به تفکیک سایز میلگرد.
 امکان لیبل کردن و POS گذاری اختیاری تمامی میلگردها در نقشه های اجرایی.
 امکان ایمپورت نمودن فونداسیونهای بسیار بزرگ و تولید موفق نقشه های اجرایی آنها.
 عدم محدودیت نرم افزار در تعداد، نوع و یا نامگذاری المانهای فونداسیون.
 هوشمندی بالای نرم افزار در درک هندسه فونداسیون که سبب میشود کاربر بتواند بدون هیچ محدودیتی هندسه فونداسیون را تعریف نماید.
 امکان ایمپورت کردن فونداسیون هایی که هندسه آنها با استفاده از یک یا چند، چندظلعی بزرگ  و بازشوهای متعدد تعریف شده اند.
 امکان ایمپورت کردن فونداسیون هایی که هندسه آنها با استفاده از چندظلعیهای متعدد در مجاورت هم تعریف شده اند.
 امکان تعریف نوارهای طراحی در نرم افزار SAFE بدون هیچگونه محدودیتی.
 امکان تعریف میلگردهای سراسری بصورت مجزا برای شبکه بالا و شبکه پایین نوارهای طراحی.
 محاسبه و ترسیم میلگردهای برش تیری براساس میزان برش در مقطع بحرانی برش.
 ترسیم چیدمان میلگردهای تقویت در مقاطع عرضی فونداسیون.
 قابلیت تحمیل میلگرد حداقل یا Impose Minimum Reinforcing
 امکان تعریف میلگردهای سراسری و عرضی برای نوارهای طراحی واقع در لایه های A و B و Other بصورت مجزا.
 امکان اختصاص بسیار راحت میلگردهای سراسری و عرضی برای هریک از نوارهای طراحی بصورت جداگانه با کلیک ماوس برروی نوار مورد نظر.
 امکان ویرایش بسیار راحت سایز، تعداد، طول و موقعیت میلگردهای تقویتی فونداسیون بوسیله ماوس در لایه درفتینگ نرم افزار.
 امکان مشاهده دیاگرامهای مساحت فولاد کل مورد لزوم در نوارهای طراحی بشکلی بسیار کاربردی در محیط گرافیکی نرم افزار.
 امکان مشاهده دیاگرامهای مساحت فولاد تقویتی مورد لزوم در نوارهای طراحی  در محیط گرافیکی نرم افزار.
 امکان مشاهده دیاگرامهای مساحت فولاد برشی مورد لزوم در نوارهای طراحی در محیط گرافیکی نرم افزار.
 محاسبه فوق العاده سریع کلیه جزئیات آرماتوربندی نوارهای طراحی تنها در کسری از ثانیه.
 امکان تعریف سایزهای مجاز برای میلگردهای تقویتی نوارهای طراحی.
 امکان پیکربندی نحوه طراحی جزییات آرماتورهای تقویتی، بر اساس آیین نامه.
 آپشنهای بسیار حرفه ای با قابلیت پیکربندی بسیار راحت و کاربردی.
 کنترل طول مهاری میلگردهای تقویت از تمامی ایستگاهها با قابلیت پیکربندی.
 امکان ترسیم خم انتهایی میلگردهای تقویتی که در نزدیکی لبه های فونداسیون واقع هستند با قابلیت پیکربندی.
 امکان تعریف بسیار راحت مقاطع عرضی فونداسیون با کلیک ماوس روی هر نقطه دلخواه.
 امکان مشاهده و ویرایش تمامی جزئیات مقاطع عرضی فونداسیون.
 امکان تعریف میلگردهای گونه در مقاطع عرضی فونداسیون.
 امکان محاسبه طول وصله میلگردها در موقعیتهای مختلف منطبق بر روابط آیین نامه و یا براساس ضرایب تعریف شده توسط کاربر.
 امکان تعریف بسیار راحت خطوط اندازه گذاری فونداسیون با کلیک ماوس روی موقعیتهای مورد نظر.
 قابلیت ویرایش و مشاهده جزییات گرید لاینها در داخل نرم افزار.
 تعامل بسیار آسان و مناسب بین کاربر و نرم افزار در تمامی مراحل تا تولید نقشه ها.
 دارا بودن موتورهای ترسیمی داخلی منحصر بفرد بسیار پرسرعت و عدم وابستگی به نرم افزارهای دیگربرای ترسیم نقشه ها.
 امکان ویرایش آسان نقشه های اجرایی تولید شده توسط نرم افزار FOUNDA MATE در نرم افزار اتوکد.
 امکان مشاهده کلیه جزئیات محاسباتی بشکلی بسیار راحت و کاربردی در محیط گرافیکی نرم افزار.
 امکان تولید لیست خرید میلگرهای فونداسیون براساس سایز میلگرد برحسب تعداد شاخه و یا وزن میلگردها به تفکیک.
 Export کردن موضوعات ترسیمی متنوع در لایه های مجزا و استاندارد نرم افزار AutoCAD.
 دارا بودن ابزارهای مفید محاسباتی.
 . . .

Back to Top Menu

---



دریافت نمونه نقشه های فونداسیون ترسیم شده توسط نرم افزار FOUNDA MATE Foundation Slab Detailing Software

 دریافت نمونه نقشه اجرایی سازه ترسیم شده بوسیله نرم افزار  FOUNDA MATE

     این فایل اتوکد نمونه شامل نقشه های اجرایی فونداسیون میباشد که توسط نرم افزار
     و بدون هیچگونه ویرایشی ایجاد شده است و شامل ترسیمات زیر میباشد:

1. پلان اندازه گذاری و موقعیت مقاطع عرضی فونداسیون
2. پلان میلگردهای تقویتی شبکه پایینی فوندسیون
3. پلان میلگردهای تقویتی شبکه فوقانی فوندسیون
4. پلان میلگردهای سراسری شبکه پایین فوندسیون
5. پلان میلگردهای سراسری شبکه فوقانی فوندسیون
6. مقاطع عرضی فونداسیون
7. جداول لیستوفر میلگردهای مصرفی پروژه



 زمان ترسیم کلیه نقشه ها: 0.5 ثانیه
زمان ترسیم نقشه ها شامل تمامی موارد بالا توسط نرم افزار، کمتر از یک ثانیه میباشد.



دانلود نقشه های فونداسیون ترسیم شده توسط نرم افزار با فرمت AutoCAD:

Download  AutocCAD Demo Sample.DWG        size: 0.28 MB

دانلود نقشه های فونداسیون ترسیم شده توسط نرم افزار با فرمت PDF:

Download  PDF  Drawing Sample.PDF                size: 0.72 MB






Back to Top Menu

---

ۀ


آشنایی با نحوه کار نرم افزار FOUNDA MATE Foundation Slab Detailing Software

کل فرآیند طراحی جزئیات آرماتوربندی و ترسیم نقشه های اجرایی فونداسیون در نرم افزار FOUNDA MATE تنها در چهار گام ساده زیر انجام خواهد گرفت:

جهت شروع سریع نرم افزار و آشنایی بیشتر با چهار گام بالا فایل، Quick Start نرم افزار با فرمت PDF را توسط لینک زیر دریافت و مطالعه فرمایید.


Download Quick Start  for SAFE 12,14,2016           size: 3.8 MB

Download Quick Start  for SAFE 8                           size: 3.6 MB



Back to Top Menu

---

	تصاویری از نرم افزار FOUNDA MATE
	Foundation Slab Detailing Software

 برای آشنایی بیشتر با محیط گرافیکی و قابلیتهای نرم افزار، تصاویری از قسمتهای مختلف نرم افزار FOUNDA MATE در زیر آورده شده است:

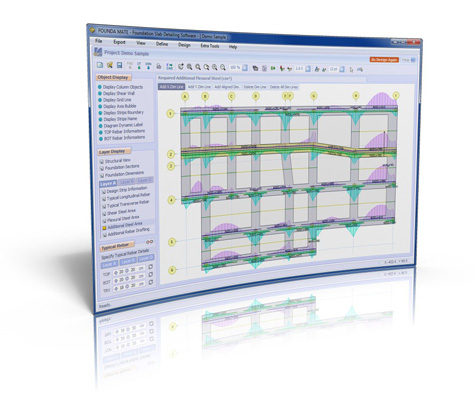

نمای کلی از محیط گرافیکی و منوهای نرم افزار:

 محیط گرافیکی زیبای نرم افزار بهمراه طراحی کاربرپسندش این امکان را به کاربران میدهد تا ببسرعت و با کنترل کافی، فرایند طراحی جزئیات، تصحیحات لازمه و تولید نقشه های اجرایی فونداسیون را براحتی به انجام برسانند.



نمونه پلان اندازه گذاری و موقعیت مقاطع عرضی فونداسیون ترسیم شده توسط نرم افزار:



نمونه پلان میلگردهای تقویتی فونداسیون ترسیم شده توسط نرم افزار:

نمونه پلان میلگردهای طولی و عرضی فونداسیون ترسیم شده توسط نرم افزار:

نمونه مقاطع عرضی فونداسیون و لیستوفرهای ترسیم شده توسط نرم افزار:



از طریق پانل Layer Display میتوانید اطلاعات مفید سازه ای را بشکلی بسیار کاربردی درمحیط گرافیکی اصلی نرم افزار بصورت زیر مشاهده نمایید:



  بعنوان مثال با انتخاب لایه Foundation Sections میتوانید با حرکت روی نوارهای فونداسیون و کلیک روی نقطه مورد نظر، مقاطع عرضی جدید تعریف نمایید و یا مقاطع عرضی تعریف شده قبلی را مشاهده و یا مدیریت نمایید.

  با انتخاب لایه Foundation Dimensions میتوانید با حرکت روی فونداسیون و کلیک روی موقعیت مورد نظر، خطوط اندازه گذاری جدید تعریف نمایید و یا خطوط اندازه گذاری تعریف شده قبلی را مشاهده و یا مدیریت نمایید.

  با انتخاب لایه Flexural Steel Area دایاگرامهای مربوط به مساحت فولاد کل مورد نیاز را مشاهده خواهید نمود. در اینحالت با حرکت ماوس روی نوارهای طراحی مساحت فولاد کل مورد نیاز در هر موقعیت بر روی دیاگرام نمایش داده میشود و همچنین اطلاعات مفید دیگری نیز در نوار وضعیت پایین نرم افزار قابل مشاهده خواهد بود.

  با انتخاب لایه Additional Steel Area دایاگرامهای مربوط به مساحت فولاد تقویتی مورد نیاز و نیز میلگردهای تقویتی محاسباتی بر اساس نقطه قطع تئوری و بدون اعمال پیکربندیهای طراحی را مشاهده خواهید نمود. در اینحالت با حرکت ماوس روی نوارهای طراحی مساحت فولاد تقویتی مورد نیاز در هر موقعیت بر روی دیاگرام نمایش داده میشود و همچنین اطلاعات مفید دیگری نیز در نوار وضعیت پایین نرم افزار قابل مشاهده خواهد بود.

  با انتخاب Additional Rebar Drafting لایه درفتینگ میلگردهای تقویت فونداسیون فعال خواهد شد. در این لایه میلگردهای تقویتی براساس نقطه قطع عملی و پیکربندیهای طراحی اعمال شده، بنمایش گذاشته میشوند و کاربر براحتی میتواند با درگ کردن هریک از نقاط انتهایی میلگردها، طول آنها را تغییر دهد و یا با راست کلیک روی میلگردهای تقویت، تمامی جزییات آنها را مشاهده و یا ویرایش نماید.



رابط کاربری مشاهده و ویرایش مقاطع عرضی فونداسیون:



Back to Top Menu

---

	دانلود نرم افزار FOUNDA MATE
	Foundation Slab Detailing Software

     پس از دانلود نرم افزار FOUNDA MATE و نصب آن برروی کامپیوتر مورد نظر، نسخه آزمایشی نرم افزار بروی کامپیوتر شما فعال خواهد شد. در این حالت میتوانید قابلیتهای نرم افزار را توسط باز کردن فایل Demo Sample مشاهده نمایید و به ارزیابی عملکرد قسمتهای مختلف نرم افزار بپردازید. در صورت رضایت از عملکرد نرم افزار و تمایل به فعالسازی کلیه توابع و تبدیل آن به نسخه کامل، میبایست نرم افزار خود را رجیستر نمایید. برای دریافت فایل نصب نرم افزار از لینک زیر استفاده نمایید.

	Software Compatibility:           XP / 7 / 8 / 10       32 and 64 Bit
Free Download FOUNDA MATE ver 2.1.250 Evaluation by below link  Download FOUNDA MATE Setup File (13.1MB)





---
