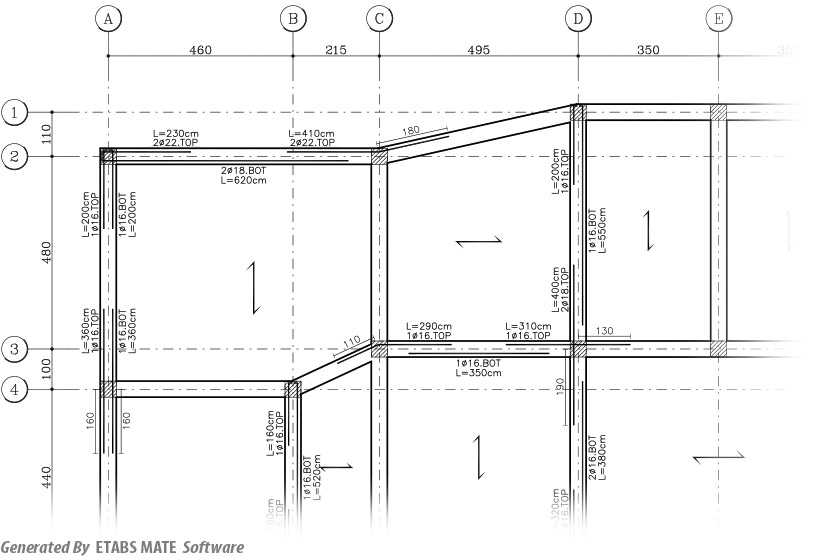

نمونه جزئیات پروفیل طولی تیرهای ترسیم شده توسط نرم افزار:

اینترفیس مشاهده، ویرایش خصوصیات طراحی و ترسیم دیوارهای برشی:



کلیه اطلاعات مربوط به دیوارهای برشی بسادگی در پلان قابل مشاهده میباشد:

رابط کاربری نمایش دقیق جزییات دیاگرامها فولاد خمشی، فولاد برشی، فولاد پیچشی و فولاد افزوده تیرها

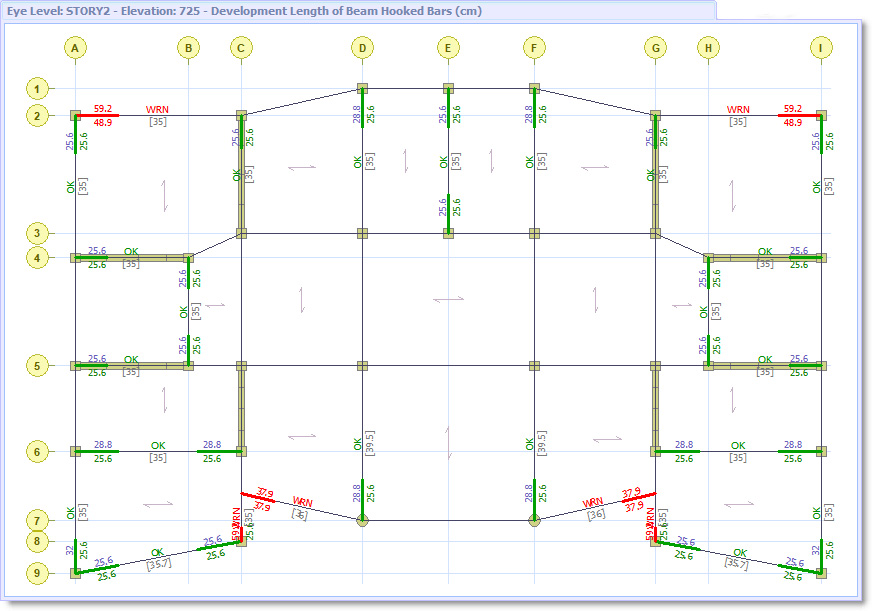

از طریق پانل Layer Display میتوانید اطلاعات مفید سازه ای را بشکلی بسیار کاربردی درمحیط گرافیکی اصلی نرم افزار بصورت زیر مشاهده نمایید:

  بعنوان مثال با انتخاب لایه Flexural Reinforcing Area مساحت فولاد مورد نیاز تیرها بصورت زیر نمایش داده خواهد شد

  با انتخاب لایه Total Beam Details جزئیات میلگردهای تقویتی و تیپ تیرها بصورت زیر نمایش داده خواهد شد

  با انتخاب لایه Shear - Torsion Ties جزئیات برشی-پیچشی تیرها بهمراه خاموتهای محاسبه شده آنها بصورت زیر نمایش داده خواهد شد

  با انتخاب لایه Floor Loading Details کلیه بارهای سطحی اعمال شده به هریک از کفها بصورت زیر نمایش داده خواهد شد

  با انتخاب لایه Floor - Deck Rib Details مشخصات کفها و نیز وضعیت ریبهای آنها بصورت زیر نمایش داده خواهد شد

  با انتخاب لایه Column Type - Section جزئیات طراحی ستونها بصورت زیر نمایش داده خواهد شد

  با انتخاب لایه Wall - Pier Information اطلاعات مفیدی از دیوارهای برشی سازه بصورت زیر نمایش داده خواهد شد

ارائه لیستوفرهای دقیق قابل اکسپورت بصورت فایل متن   ی یا فایل اکسل
